概述
近年來，隨著城市現代化的步伐不斷加快，智能建筑逐步向智能建筑群、智能街區、智能城市、智能國家乃至智能地球迅速發展。因此，智能建筑也成為一個地區、一座城市、一個國家經濟與實力的象征。
由大量的電氣設備與電子設備等非線性負荷形成的諧波源，產生諧波和無功功率，對配電系統造成嚴重污染，使電能質量下降，不僅給智能建筑中的電氣設備、電子設備及樓宇智能化系統帶來嚴重的危害和不良影響，并且對智能建筑配電系統以外的電氣與電子設備帶來危害。
由諧波和無功引發的各種事故和故障，給國民經濟生產和生活造成巨大的損失。因此為了降低建筑能耗，提高用電效率，采用有源濾波器和無功補償相結合的方式進行諧波治理對智能建筑高效運行起著至關重要的作用。
參考標準
GB/T14549-93 《電能質量：公用電網諧波》
GB/T15543-1995 《電能質量：三相電壓允許不平衡度》
GB/T15945-1995 《電能質量：電力系統頻率允許偏差》
GB/T12326-2000 《電能質量：電壓波動和閃變》
GB/T12325-2003 《電能質量：供電電壓允許偏差》；
GB/T18481-2001 《電能質量：暫時過電壓和瞬態過電壓》
GB/T15576-1995 《低壓無功功率靜態補償裝置總技術條件》
GB7625.11998 《低壓電氣電子產品發出的諧波電流限值》
GB4208-93 《外殼防護等級的分類》
應用背景分析
計算機、網絡和現代通信系統以及大量的電子設備等對諧波又非常敏感.實踐表明,來自供電系統的多種異常波形對敏感的電子設備的正常運行構成了嚴重威脅,甚至毀壞硬件,數據丟失,所造成的經濟損失是巨大的.智能建筑中大量的電子設備及電氣設備產生的諧波對配電系統污染嚴重,隨著智能建筑及智能小區的迅速發展,若治理不力,這種污染愈來愈重,將成為公用電網的主要污染源。
因此,采用合適的智能建筑電能質量治理系統，對提高公用電網的電能質量以及提高智能建筑的功能和效益等方面有十分重要的意義。

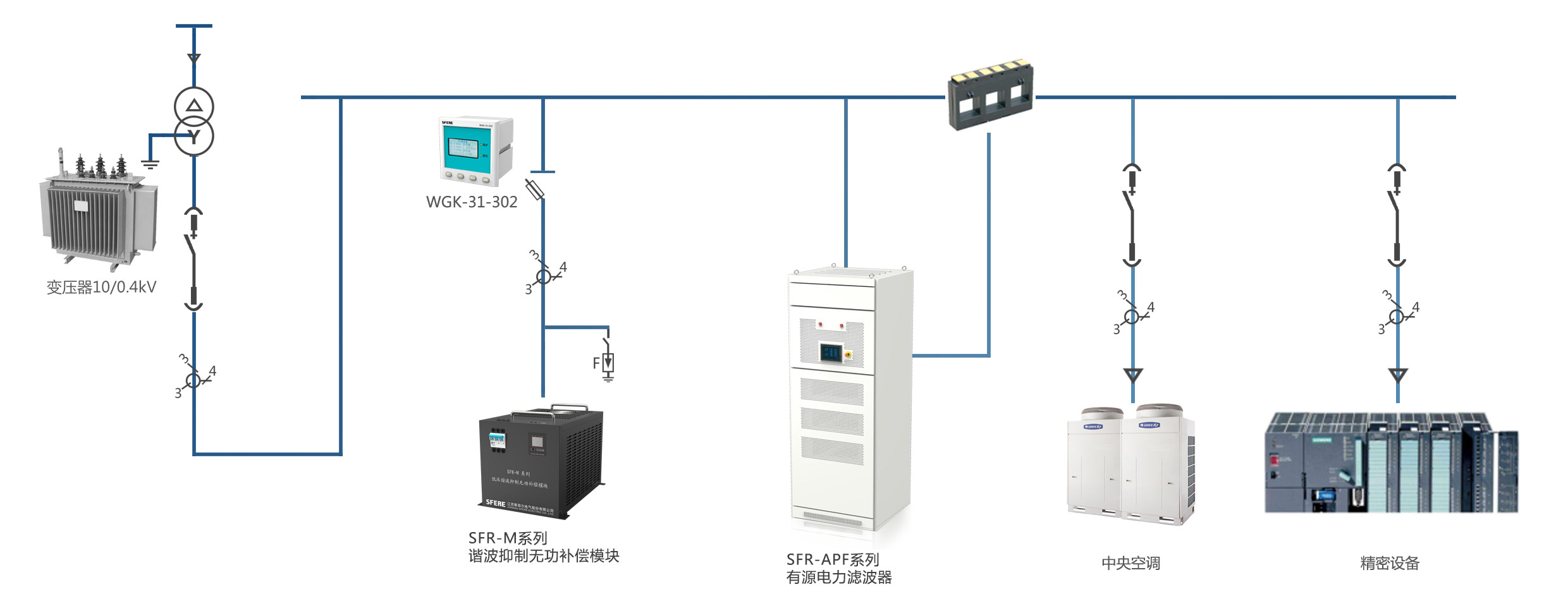

智能建筑電能質量系統方案組成

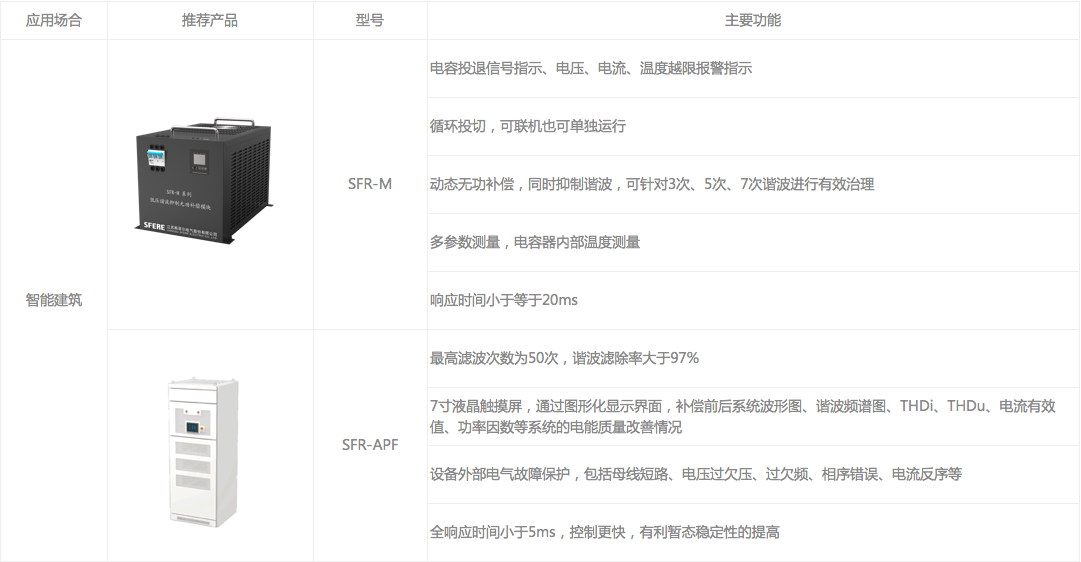

智能建筑電能質量治理系統我公司推薦的產品如下：
有源電力濾波器
SFR-APF
特點
? 采用8寸人機交互界面
? 最高濾波次數為50次，諧波濾除率大于97%
? 全響應時間小于5ms,控制更快，效率更高
功能
? 顯示補償前后系統波形圖、諧波頻譜圖、THDi、THDu、電流有效值、功率因數等系統的電能質量改善等信息
無功補償控制器
WGK-31系列
特點
? 采用高清液晶人機交互界面
? 可進行手動/自動投切進行選擇；支持等容、編碼及模糊控制投切方式
? 完善的保護功能
功能
? 顯示電流、電壓、有功、無功、功率因數等信息
無功補償模塊
SFR-M
特點
? 通過國家強制性產品認證（3C）
? 全面保護：電壓保護、電流保護、溫度保護、諧波保護
? 豐富的通信接口，數據完美上傳
